『LEDビジョンとは？』　液晶マルチディスプレイとの違いを完全ガイド！

圧倒的な映像美と存在感で、多くの方々の目を引くLEDビジョン。
　「企業イメージ・メッセージを映像で伝えたい」
　「大勢の方に向けて映像で伝えたい」
　「教室で流す映像や画像を明瞭にすることで、学習効果を最大限に引き上げたい」
　「映像演出の可能性を広げたい」
このような様々なご希望をかなえられるソリューションが、LEDビジョンと考えております。

一方で、以下のように悩まれるお客様も多いのではないでしょうか
　そもそもLEDビジョンを入れるのは早すぎないか？
　液晶とどう違うの？
　もし入れるとしたらどのLEDがベスト？

本ページでは、LEDビジョンと液晶との違い、LEDビジョンの基礎知識、活用事例までをわかりやすく解説いたします。
そして「Totsu Quality」のLEDビジョンについても合わせてご説明いたします。

項目：１．LEDビジョンとは
　　　２．液晶マルチディスプレイとの違い
　　　３．LEDビジョンについて徹底解説
　　　　　（１）用語解説
　　　　　（２）LED素子の種類
　　　　　（３）COBチップのメリット・デメリット
　　　　　（４）LEDビジョン設置場所例
　　　４．Totsu QualityのLEDビジョン
　　　　　～選ばれる理由がある。LEDビジョンはTotsuで決まり！～　　　
　　　５．LEDビジョンショールーム「Totsu Showroom」のご紹介
　　　６．事例紹介　　
　　　７．本ソリューションとの関連ページ

１．LEDビジョンとは

LED（発光ダイオード）を光源とする大型の映像表示装置で、高輝度で明るい映像を映し出すことができるのが特徴です。
LED素子がピクセルとして光るため、遠くからでも精細に見え、複数のパネルを組み合わせることで様々なサイズや形状の大型画面を自由に構成できます。

２．液晶マルチディスプレイとの違い

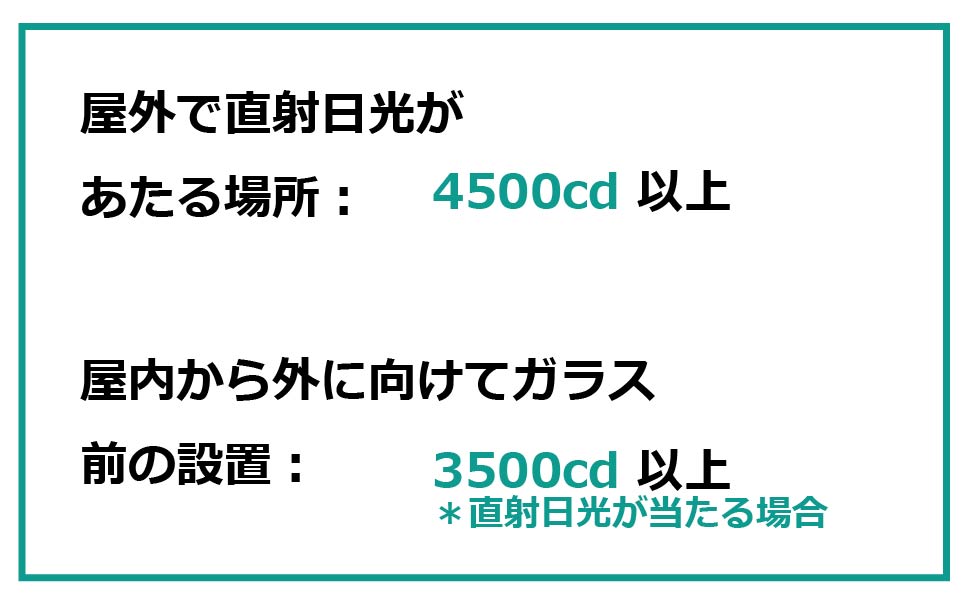

（１）とにかく画面が明るい！

LEDビジョンは、LED素子自体が光るので圧倒的に明るいです。

輝度 (/㎡)	LEDビジョン	液晶
屋外用	4000 ~ 8000cd	1000 ~ 2000cd
屋内用	600 ~ 800cd	300 ~ 500cd

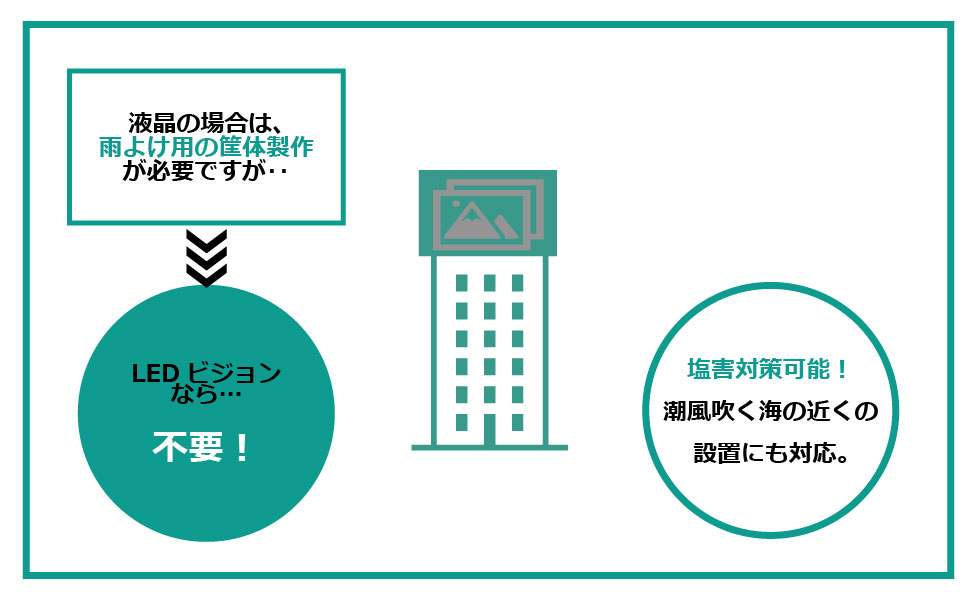

（２）屋外にもそのまま設置可能！

屋外用LEDビジョンは、本体もケーブルも防水防塵なので、外にそのまま置いてOK！

（３）ベゼル（枠）がない！

大きな画面にするとき、液晶はディスプレイ毎にベゼルがあります。
LEDビジョンはベゼルがないので一体感を生み出せます。

（４）ホワイトバランスが守られる！

LEDビジョンは予備モジュールまで同じロットで生産することによって、ホワイトバランス(均一性)が守られます。

（５）予備品がかさばらない！

LEDビジョンの予備はモジュール単位のため、かさばりません。
また、不具合発生の際に対応できるように、基本的にLEDビジョン全体の2%分の予備を用意すれば、即不具合対応可能です。

（６）種類が豊富！

縦長・横長・軽量など。
豊富な種類で幅広い提案が可能！

曲がるLEDビジョンを巻いて、柱一本にコンテンツを映したり、透過性LEDビジョンで光を遮らず窓一面に映像を出すこともできます！

３．LEDビジョンについて徹底解説

（１）用語解説

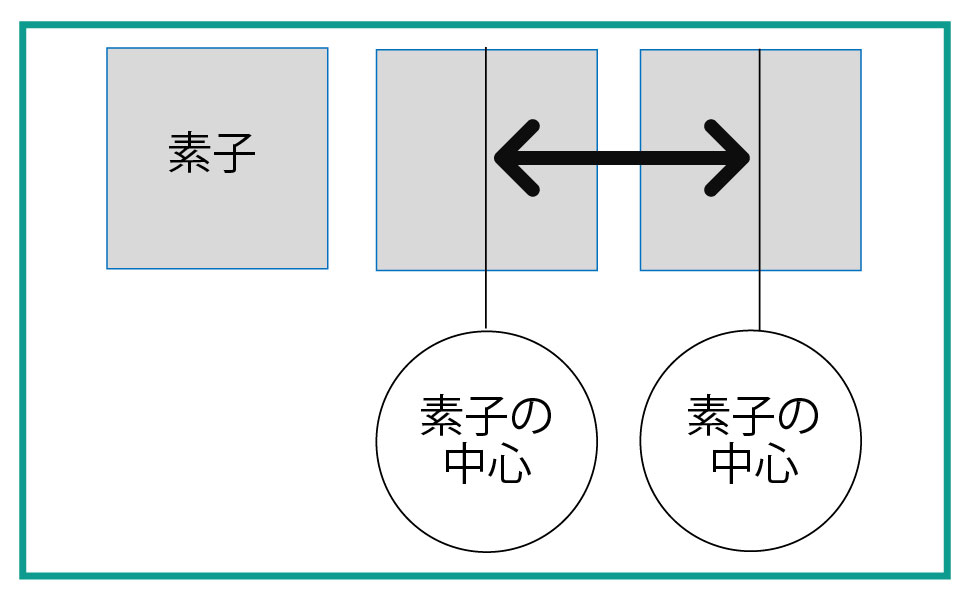

①ピッチ(ピクセルピッチ)
素子の中心から中心までの
距離のこと。ここが狭くなるほど高精細になる。
例えば、1.9mm離れていたらピクセルピッチはP1.9と言う。

②適正視認距離
LEDビジョンから、何メートル離れたらキレイに見えるかの距離。
ピッチを決める際に必要な情報。

③キャビネットとモジュールとフレーム
【キャビネット】
「LEDビジョン本体」。
フレームにモジュールがセットされている状態。キャビネットを組み合わせて大きな画面を作る。
【モジュール】
素子がついている板。
いくつかに分かれているので、故障した部分だけ取り外して修理ができる。
【フレーム】
モジュールをはめる土台。
施工では、下地に先ずこのフレームを取り付け、中の配線をしながらモジュールをはめていく。

（２）LED素子の種類

従来SMDが主流でしたが、現在はCOBが主流となっています。

【COBとは】
SMDでは外に出ていたブリッジが素子の内側にあり、素子自体が基板についていることにより強度が高い。SMDより素子が取れにくい。

（３）COBチップのメリット・デメリット
　◎メリット
　①高密度実装が可能
　　LEDチップを直接基板に実装するため、ピクセルピッチを小さくできる。

　②耐衝撃性・防塵性に優れる
　　コーティング保護されているため、物理的なダメージに強い。
　　触っても叩いても大丈夫。そのためインタラクティブ化が可能。

　③視野角が広い
　　光の拡散性が高く、視野角が広いので斜めからでも見やすい。

　④発熱が少ない
　　SMDと比較して放熱効率が良く、長時間使用でも安定した動作が可能。

　×デメリット
　①製造コストが高い
　　高精度な実装技術が必要で、量産性に課題がある。
　　⇒量産性・コストともに改善されてつつあります。

　②修理・交換が困難
　　個別のLEDチップの交換が難しく、ユニット単位での対応が必要。
　　⇒基本的にパネル単位で保守品と交換を行うのでユーザー側としてはデメリットとは言えません。

（４）LEDビジョン設置場所例
　LEDは形状も自由度が高く、豊富な種類があるため様々な場所で活躍いたします。
　詳細は、弊社納入事例をご覧ください。

　■形状種類例
　　縦長、横長、シースルー、垂れ幕型、円形、軽量　等

　■設置例
　　＜屋内＞
　　　会議室（一般、役員会議室）、エントランス、イベントスペース、スタジオ
　　　教室、掲示板、コントロールルーム、災害対策室　など

　　＜屋外＞
　　　ビル壁面、屋上

４． Totsu QualityのLEDビジョン

（１）自社基準の高品質製品！

Totsuには、確実に良いものを納品するための自社基準があります。部品選定から出荷検査に至るまで提携工場と協力し、安定した品質を保っています。

（２）LED素子の品質が均一！

LED素子の品質には階級(段階)があり、特級品〜廉価品までランクが存在します。
Totsuは、品質と価格のバランスを考慮し品質を統一したうえで生産するよう指示しています。

（３）導入後も安心！

TotsuはLEDビジョンのマルチベンダーとして、お客様に最適で導入後も安心してお使いいただけるよう、LEDビジョンを選定・設計・施工いたします。

（４）Totsuはマルチベンダーとしてお客様に最適な製品を選定！

弊社はマルチベンダーとして、様々なメーカー様の製品の中から、最適な製品を選定いたします。

【取り扱い会社様例】
SONY、NEC（SHARP）、LEDMAN、Unilumin、BARCO、SiliconCore、Leyard

これ以外にもTotsuには、その他多くの実績から学んだノウハウが多数ございます。
ご不明点等ございましたら、ショールームにて実物をご覧いただきながらご説明いたします。
是非皆様をショールームにてお待ちいたしております。

５．LEDビジョンショールーム「Totsu Showroom」のご紹介

Totsuが運営するLEDビジョンショールーム『Totsu Showroom』では、お客様の設置環境や用途に合わせて選ぶことができるよう、多彩なラインアップをご用意しております。

ぜひ皆様のご来場を心よりお待ちしております。
▷クリック『Totsu Showroom』のご案内ページへ

【ショールーム情報】
■Totsu Showroom Tokyo
　住所：東京都千代田区神田須田町1－14－6 神田荒木ビル２階

■Totsu Showroom Osaka
　住所：大阪府大阪市中央区農人橋2-1-30谷町八木ビル7階（大阪支店内）

■営業日時
　平日9:00～17:30 ※完全予約制
